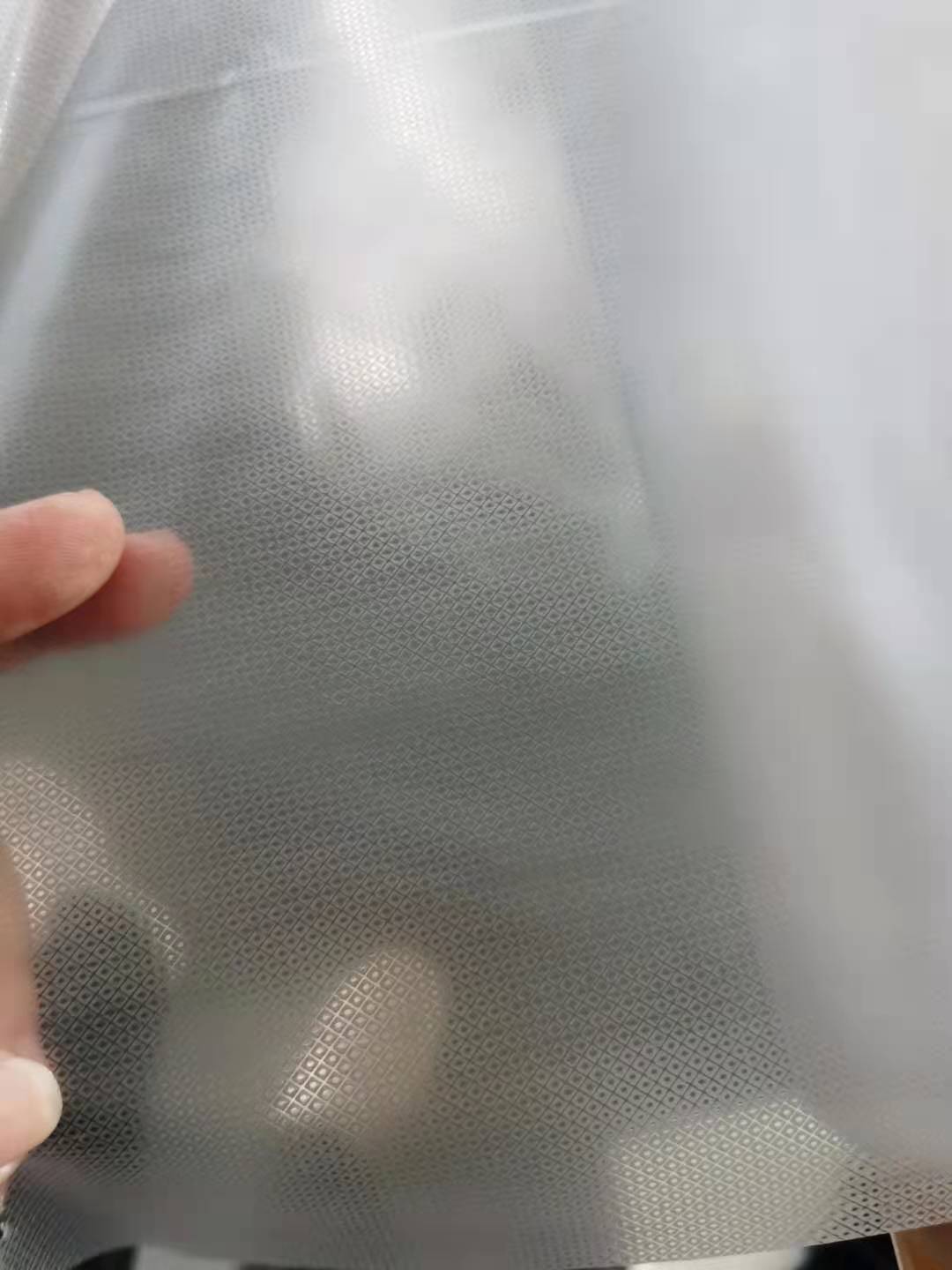

聚酰胺薄膜的拉伸強度、伸長率和撕裂強度均較高，耐寒性和耐熱性(可在-60～200℃環境中使（shǐ）用)好，而且無毒，耐油和（hé）保香性優（yōu）良，對氧氣有阻隔（gé）作用，所以多用來作（zuò）各種（zhǒng）食品的（de）包裝；又由於這種薄膜可在120℃左右的高（gāo）溫下進（jìn）行蒸汽消（xiāo）毒，故可製作（zuò）食品袋及（jí）醫療器具容器，還可作電器絕緣材料。

聚酰膠薄膜（mó）既可和LDPE、PP薄膜（mó）複合，又可和鋁箔複合，主要是（shì）用來作包裝（zhuāng）材料。

1)原料選擇 聚酰（xiān）胺（àn）薄膜的擠（jǐ）出吹塑成型一般多用樹（shù）脂，樹脂也可用擠出流（liú）延法(采用T型模具)生產平（píng）膜。這些樹脂也可共擠生產複合膜。

(3)工藝

1)聚酰膠薄膜擠出吹（chuī）塑成型（xíng）生產工藝順序（xù）與聚乙烯薄膜擠（jǐ）出吹塑成型生產（chǎn）工藝順序完全相同。

2)原料幹燥。PA料吸水性高，一般情況下原料投產前必須經幹燥處理。一般多用高於100℃的溫度，采用真空幹燥，使樹脂中的含水量小於（yú）0.1%(較高的含水量易使薄膜產生氣泡)。幹燥處理後（hòu）的樹（shù）脂應在密閉（bì）的容器內存放，或立即投入生產。

3)擠出機的機筒溫度：加料段為245℃、塑化段為245℃、均化段為240℃，成型模具溫度為240℃。

4)膜泡牽引速度（dù）為10～20m/min，吹脹比為1.5～2。

5)注意事項（xiàng）。

1聚酰胺是（shì）一種易分解的結晶性聚合物，塑化加工溫度範圍小，所以要嚴格控製溫度範（fàn）圍。如料溫偏低，粘度高（gāo），易加大主機工作負荷；如（rú）料溫過高，又易分解。

②膜泡吹脹比大於2時，膜泡（pào）運行不（bú）穩定，薄膜易產生皺（zhòu）紋。

3采（cǎi）用（yòng）風冷卻膜泡時，牽引（yǐn）棍與（yǔ）模具出口（kǒu）距離控製在1.5～2.5m範圍內。

④膜泡用（yòng）水冷卻時，模具出料（liào）口與水環間的距離要盡量小；水冷卻薄膜後，要用60℃的溫度幹燥為宜。

南京丝瓜污视频精工機械有限（xiàn）公司有專業的片材生產線，公司主營的片材機製造生產線有:PET/PRET片材生產線，PP片（piàn）材生（shēng）產線，PP真空型（xíng）材擠出生產線，PP/PC真空板材生產線（xiàn），PC/PP瓦楞板生產線，PVDF光伏背板（bǎn）生產線，PMMA亞克力片材生產線，PE防（fáng）水卷材生產線，高性能阻隔類片材生產線，光學麵板生產線，多層共擠片材生產（chǎn）線等。

公司地址:江蘇省南京市江寧區東善橋開拓路11號（hào）

聯係方式:025 5183 9686/133 9078 0291

地址（zhǐ）：南京市江（jiāng）寧區（qū）秣陵街道開拓路11號南京丝瓜污视频精工（gōng）機械有限公司

網址：www.y-jr.com    www.njsumino.com

聯係人：李生13476699931
