微凹塗布

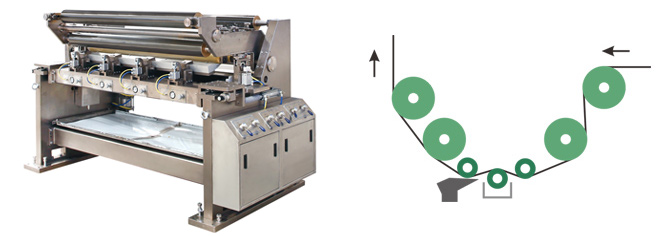

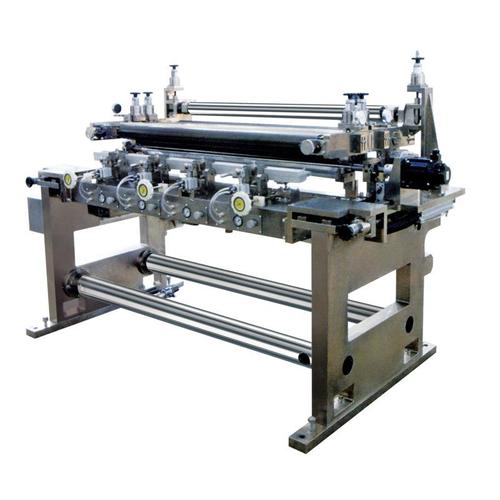

微凹塗布  Micro-gravure Coating

微凹輥直徑：50~60mm

撐料輥直徑：60mm

塗布厚度（濕膠）：1~80μm

膠液粘度：1~1000cps - 塗層表麵均勻

適用於塗布厚度較薄的塗布層



        目前，在塗布領域有很多種塗布方法，比如直接凹版塗布、反向凹版塗布、逆向輥塗布、模頭擠出塗布、鋼絲刮棒塗布、刀塗等等。但是現在很多客戶反應，鋼絲刮棒及逆向輥等塗布方法產生了些令人失望的塗布效果，比如由鋼絲刮棒產生的條紋現象，由逆塗輥或凹塗的壓輥產生的“橘皮”現象，以及其它一些比較棘手的質量問題。微型凹版塗布方式正是為克服以上塗布缺陷而開發的。微型凹版塗布可以獲得平滑、均勻的穩定塗層，這種塗布方式簡單可靠，具有很好的重複穩定性。微型凹版塗布是相對於傳統的凹版塗布方式而言的。傳統的凹版塗布，塗布輥為網紋輥，直徑一般在Φ150mm～Φ300mm之間，膠輥作為背壓輥，將料膜壓在塗布輥上，塗布輥的旋轉方向與料膜走料方向一致。微型凹版塗布，塗布輥也是網紋輥，直徑一般在Φ20mm～Φ50mm之間，所以稱為微型凹版塗布（micro gravure），它是一種反向、接觸式塗布方式，即微型塗布輥的旋轉方向與料膜的走料方向相反，料膜沒有被壓輥加壓在塗布輥上。

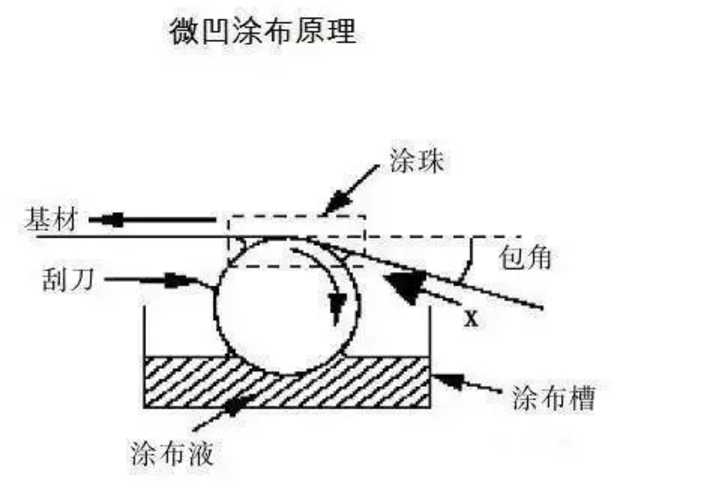

微型凹版塗布的工作方式

         同傳統的凹版方式一樣，微凹塗布也需要刮刀，但是微凹塗布中刮刀的使用在硬度和角度上有所不同。同傳統的刮刀相比，微凹用的刮刀薄且柔韌性要好，刮刀的壓力輕，刮刀的角度比較陡，刮刀的延長線基本會通過塗布輥中心。塗布輥與刮刀柔和地接觸，因此在微凹塗布中，刮刀和塗布輥的壽命較長。

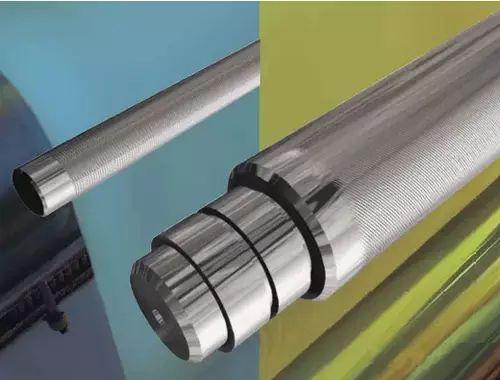

        在微凹塗布中，微型網紋輥的作用也是塗布計量輥，其線數也有很寬的範圍。網紋輥安裝在精密軸承座內，由電機直接驅動旋轉，旋轉的方向與走料方向相反。



         在微凹塗布中，從塗布輥離開液麵到輥與基材的接觸點，輥麵上這段弧應該是一個小於90度的弧。對於一個直徑40mm的塗布輥，這段的距離不超過30mm。





       在微凹塗布中，最重要的（也是控製塗布量的主要因素）就是走料速度與微凹塗布輥的速度的比率。料膜有速度，而塗布輥靜止，這時沒有塗布量，隨著塗布輥速度地增加，塗布量將增加，還會出現溢出，轉速再增加，塗布量又將減小。試驗測定，塗布量相對於速度比率會出現 “駝峰”曲線。

典型的塗布模式將是下列模式：（塗布輥表麵線速度 /料線速度）

       當速比=60%時，塗布開始；當速比=100%～130%時，均勻而規則的塗布；當速比=130%～200%時 ，塗布量增大；當速比=200%以上時，塗布量減小，且出現不穩定現象。



        雖然塗布量的大小與網輥的網穴容量有關，但是在這個曲線上也存在一個窗口，通常在比率為100%～130%時，塗布的厚度或重量可以有效地控製，並且可以保證均勻一致的塗布表麵。實際狀況下，每一個塗布輥的塗布量可以在±10%的範圍內變化。通過一定數量的不同線數的塗布輥，可以獲得不同的塗布量，做到比較經濟的效果。結合傳動比，調整塗布輥，基本上可以獲得比較連續的塗布量。對於比較嚴格的塗布，可以結合塗布輥網穴規格及膠液流變性能，繪製出塗布量與速比之間的曲線。



微型凹版塗布的優點

1 微型凹版塗布，可以將很薄的塗層塗到很薄的材料上。由於無背壓輥，在塗布麵沒有“膠印”、皺褶等缺陷。

2 由於沒有背壓輥，料膜的邊緣部也可塗上膠，而不用擔心膠液塗到背壓輥上而影響塗布。傳統塗布方式，改變塗布寬度，就要改變背壓輥寬度，微凹塗布可以適應不同寬度的紙張，薄膜、紡織物、金屬箔等，而且可以塗布的材料可是從2 micron的PET到200 micron的金屬箔。

3 由於刮刀輕接觸網紋輥，刮刀和網輥的磨損都非常小。

4 由於微凹輥直徑小、重量輕，塗布不同塗布量，更換微凹輥比較方便。

5 反向塗布（類似於剪切方式）可以獲得比較平整的塗布，而不需要勻膠係統。微型塗布輥更適合易揮發的溶劑性膠液，而不用擔心網穴堵塞。微凹塗布適合塗布的膠的粘度從1cps到1000cps（ cps 布氏粘度單位 1cps= 1mPa.s室溫下水的粘度一般為1 cps）。

微型凹版塗布的應用案例

1 電子領域：遮光膜，0.05 micron塗層厚度；耐刮擦熱ITO導電膜；絕緣與多層導電線路板；LCD背光源膜組；新型平麵照明；透明導電樹脂層；存儲磁帶及存儲材料；觸摸屏的硬質保護膜等

2 圖像材料領域：數字出版打印層；菲林膠片；自動化標簽等；

3 醫用材料： 自粘膠帶、帶有塗層的醫用材料，如試驗材料等；

4 光學領域：各種光學膜，如反射膜，增光膜等；各種玻璃用隔熱膜等

5 電池行業： 鋰電池用材料

6 工業自動化領域

各種複合用膠帶；薄的化學反應塗層；其他改變表麵性能的塗覆材料。

如太陽能電池背板，耐摩擦材料，特氟龍材料等。
